NGCLZ制动轮鼓型齿式联轴器

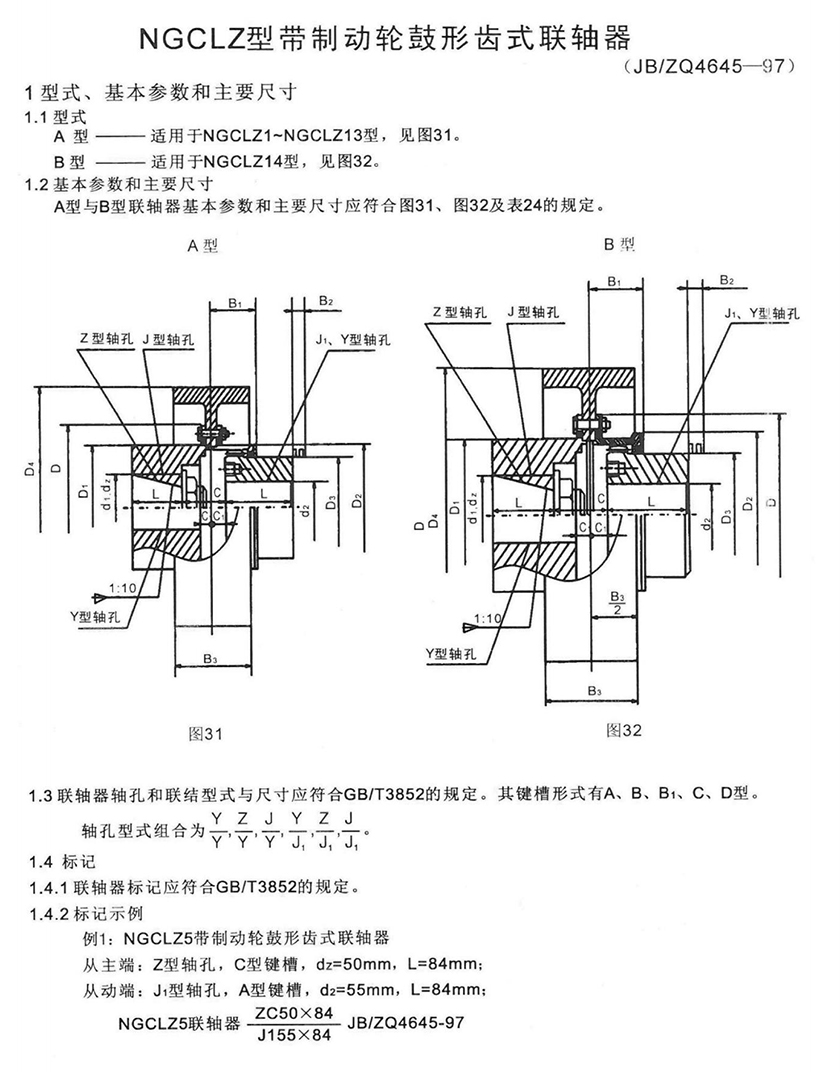

NGCLZ制动轮鼓型齿式联轴器有A型、B型两种型式，A型适用于NGCLZ1～NGCLZ13型，B型适用于NGCL14型。

NGCLZ制动轮鼓型齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率不错、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

鼓形齿是将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿式联轴器相对于直齿联轴器可允许较大的角位移，可改良齿的接触条件，提高传递转矩的能力，延长使用寿命。

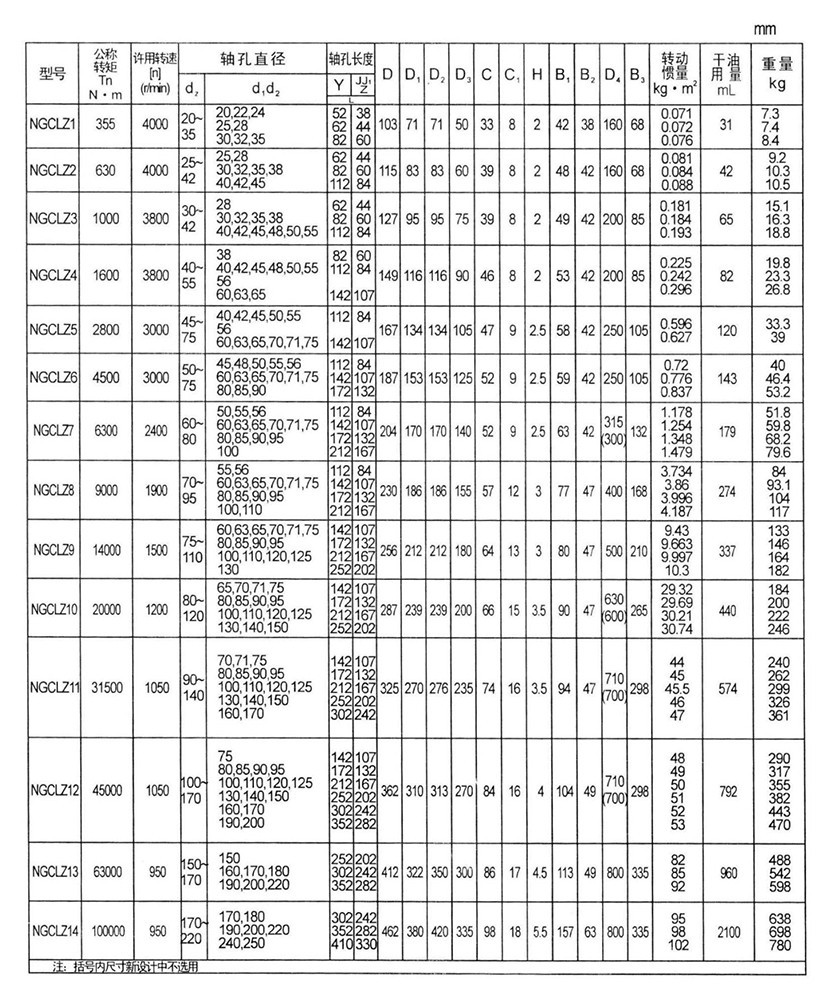

NGCLZ制动轮鼓型齿式联轴器的基本参数：

轴孔直径d1d2：0:222、24、25、28、30、32、35mm

轴孔长度Y：52、62、82mm，JJ1：38、44、60mm

制动轮D160mm

大外径：103mm

转动惯量范围：0.071、0.072、0.076kg.㎡

大外径D：50mm

弹性件型号：MT1
