XLS星型联轴器

XLS型星形弹性联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、性能能，适应场合普遍，传递转矩20-35000.N.M，工作温度-35-+80摄氏度并与德国ROTEX弹性联轴器互换。

星形弹性联轴器中的弹性元件是工程塑料，由于该工程塑料具有良好的弹性、缓冲性、减震性、性能，因此能很好的补偿两传动轴系之间的各种位移.星形弹性联轴器的聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。特点：预应力下无齿隙的连接，用于主轴传动、升降平台和机床等；轴向插入式装配，便于盲装，节省时间；尺寸小，转动惯量小，免维护；便于目测检查。中间的弹性体采用德国多个地区聚氨酯材料，有多种硬度可供选择。

星型弹性联轴器高速运转时由于受离心力的作用而产生的径向运动将加速其磨损，加设外壳。除了能防尘存油外，减薄量不足可能会造成干涉，减薄量过大会削弱齿的强度，且会侧隙很大。外齿的接触条件深受改良，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改良了齿面摩擦、磨损状况，降低了噪声，维修周期长。星型弹性联轴器外齿套齿端呈喇叭形状，故不宜在高速和有冲击载荷情况下使用，也不宜用于立轴的联接。星型弹性联轴器整体结构设计时，要充分注意齿面与滚子之间的润滑及防尘，还有安然防护作用。因为链条万一破断，可能造成人身事故。鼓度曲线曲率半径与内齿单侧减薄量成正比，即它与齿的啮合间隙有关，使内、外齿装拆方便。

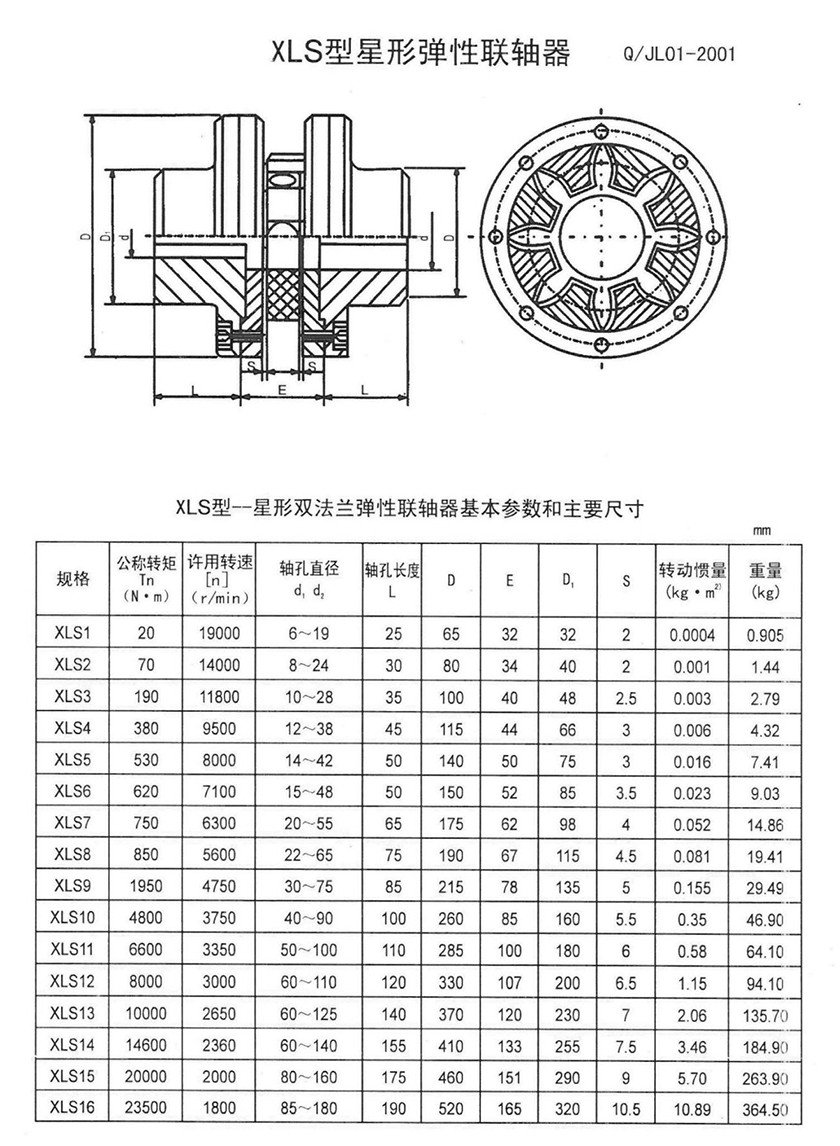

XLS型星形弹性联轴器规格及参数：

1、规格：LXS1-LXS16

2、公称转矩：20-35000N.m

3、许用转速：19000-1800r.min

4、轴孔直径：6-220mm

5、轴孔长度：25-190mm
