HLL弹性柱销联轴器

HLL弹性柱销联轴器适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、性能稳定等性能。

HLL弹性柱销联轴器适合于各种同轴线的 传动系统，利用尼龙棒横断面剪切强度传递转矩，公称转矩160-160000N.M，工作温度为-20℃-80℃。结构简单，具有缓冲减震性能和确定的轴偏移补偿能力，适合在不控制噪音的环境的场合使用。许用补偿量 径向0.15-0.25mm 角向0.5°。

HLL弹性柱销联轴器结构简单，容易制造，装拆替换弹性元件 比较方便，不用移动两半联轴器。弹性元件（弹性柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作稳定性比较差，仅适用于要求很低的中速传动轴系，不适用于工作稳定性要求较高的工况。

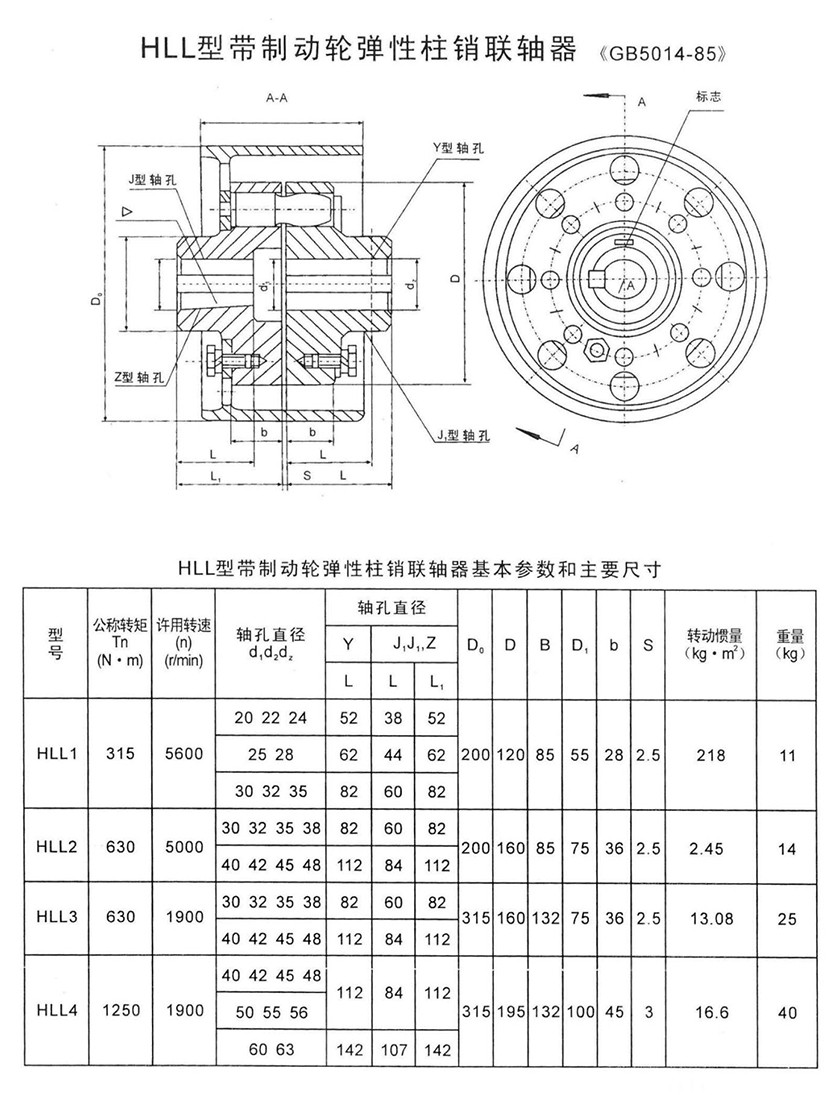

HLL弹性柱销联轴器基本参数和主要尺寸：

公称转矩Tn：315N.m

许用转速n：5600r/min

轴孔直径范围：20、22、24、25、28、30、32、35mm

轴孔直径长度Y型L：52、62、82，J，J1，Z型：38、52、44、62、60、82mm

制动轮大小D0：200mm

大外径D：120mm
