TL弹性套柱销联轴器

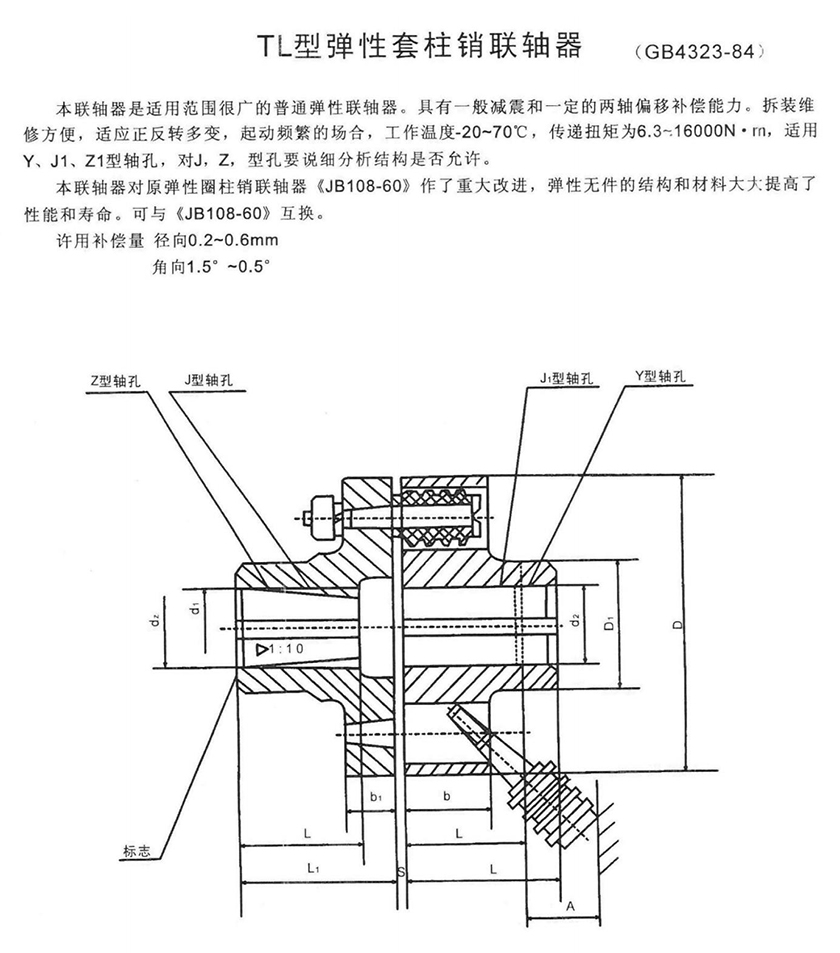

TL弹性套柱销联轴器是利用一端套有弹性套(橡胶材料)的柱销，装在两半联轴器凸缘孔中，以实现两半联轴器的联接。在柱销的圆柱体部分上套装外表面有梯形环槽的整体式弹性套，其外部与一半联轴器凸缘上的圆柱形孔配合，柱销另一端以圆锥面与另一半联轴器上的圆锥孔相配合，并用螺母固定。由于弹性套外径与相配凸缘上的圆柱孔为间隙配合，又因弹性套易弹性变形，因而使联轴器具有补偿两轴相对位移的能力和缓冲吸振的功能。依靠柱销组的锁紧力而产生于接触面的摩擦力矩，并压缩橡胶弹性套来传递转矩，结构比较简单，制造容易，不用润滑，不需要与金属硫化粘结，替换弹性套方便，不用移动半联轴器，具有确定补偿两轴相对偏移和减振缓冲性能。

TL弹性套柱销联轴器结构比较简单，制造容易，不用润滑，不需要与金属硫化粘结，替换弹性套方便，不用移动半联轴器，具有确定补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形，由于弹性套的厚度较薄，体积小，弹性变形有限，所以，弹性套柱销联轴器虽可补偿轴线位移和弹性，但轴线位移许用补偿量较少，弹性较弱。

弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩，并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。
