LAK鞍形块联轴器

TAG推荐

SL十字滑块联轴器 WH滑块联轴器滑块联轴器

立即订购

建盛传动1

LAK鞍形块联轴器是由若干个鞍形橡胶块通过螺栓与主、从动端半联轴器联接以传递转矩，结构简单，零件数量少，装拆方便，易于维护，具有良好的减振缓冲和较大的轴线偏移补偿性能，运动及变形所产生热量通过旋转可自动散发，鞍形块弹性元件全系列只有四种规格，通用互换性好，有利于降低成本。可应用于矿山、冶金、船舶、纺织等行业中。

LAK鞍形块联轴器用于联接两同轴线的传动轴系。具有确定的径向、轴向、角向补偿和减震性能。环境温度为–20~+80℃，传递公称转矩为63~50000N·m。

LAK鞍形块联轴器可应用于矿山、冶金、船舶、纺织等行业中。

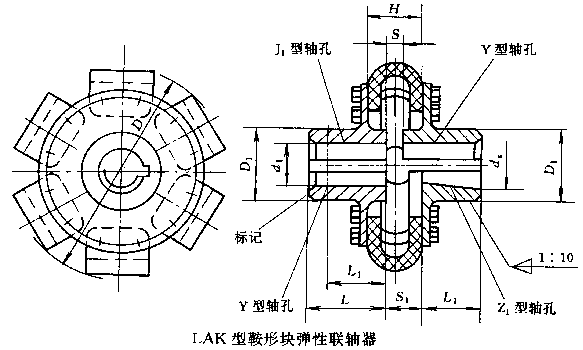

型号	公称转矩Tn/ N·m	许用转速[n]/ r·min-1	轴孔直径 d1、d2	轴孔长度		D	D1--1	S	S1	H	转动惯量I/ kg·m2	质量m/kg
				Y型	J1、Z1型
				L	L1
LAK1	63	3700	20、22、24	52	38	155	50	10	30	50	0.005	3.4
			25、28	62	44
			30、32	82	60
LAK2	100	3500	25、28	62	44	165	60				0.007	4.8
			30、32、35、38	82	60
LAK3	160	3150	28	62	44	185	75				0.018	8.73
			30、32、35、38	82	60
			40、42、45	112	84
LAK4	250	3000	30、32、35、38	82	60						0.018	8.86
			40、42、45、48	112	84
LAK5	500	2500	40、42、45、48、50、55、56			235	95	15	45	75	0.039	14.4
			60、63、65	142	107
LAK6	630	2400	42、45、48、50、55、56	112	84	240	100				0.043	16.1
			60、63、65、70、71	142	107
LAK7	1000	2000	45、48、50、55、56	112	84	290	120				0.147	29
			60、63、65、70、71、75	142	107
LAK8	1600	1700	50、55、56	112	84	340	130				0.28	38.5
			60、63、65、70、71、75	142	107
			80	172	132
LAK9	2500	1500	50、55、56	112	84	385	145	25	70	115	0.424	53
			60、63、65、70、71、75	142	107
			80、85、90	172	132
LAK10	4000	1250	50、56	112	84	460	160				1.03	76.6
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100	212	167
LAK11	6300	1050	60、63、65、70、71、75	142	107	530	180				2.38	128
			80、85、90、95	172	132
			100、110	212	167
LAK12	7100	1000	65、70、71、75	142	107	575	190				3.32	144
			80、85、90、95	172	132
			100、110、120	212	167
LAK13	10000	900	75	142	107	630	225				5.45	198
			80、85、90、95	172	132
			100、110、120、125	212	167
			130、140	252	202
LAK14	14000	850	85、90、95	172	132	665	250	30	115	200	5.56	242
			100、110、120、125	212	167
			130、140、150	252	202
LAK15	20000	750	100、110、120、125	212	167	740	280				10.3	330
			130、140、150	252	202
			160、170、180	302	242
LAK16	31500	650	110、120、125	212	167	880	305				23.5	475
			130、140、150	252	202
			160、170、180	302	242
			190	352	202
LAK17	50000	550	120、125	212	167	1040	345				50.2	701
			130、140、150	252	202
			160、170、180	302	242
			190、200、220	352	282
