DL多角轮胎联轴器

TAG推荐

F180轮胎联轴器 DL轮胎联轴器 LAA轮胎联轴器

立即订购

建盛传动1

DL多角轮胎联轴器是用橡胶材料，作成截面为圆形的6角(或8角)形的弹性件，在每一处嵌有与橡胶硫化后粘结在一起的套管，利用穿过套管的6个(或8个)螺栓，交错地与主、从动端上的半联轴器凸缘联结，多角形橡胶联轴器结构简单，不用润滑，装拆方便，具有缓和传动轴系的扭转振动和冲击载荷，防止传动轴系共振并能补偿两轴线相对偏移的性能，适用于中等转矩50-8000N.M的轻工，工程机械，矿山机械等行业，适用于有粉尘，水分的工况环境，工作温度为-30-60C，用于振动筛的联接，效果不错。

DL多角轮胎联轴器具有缓和传动轴系的扭转振动和冲击载荷，防止传动轴系共振并能补偿两轴线相对偏移的性能。

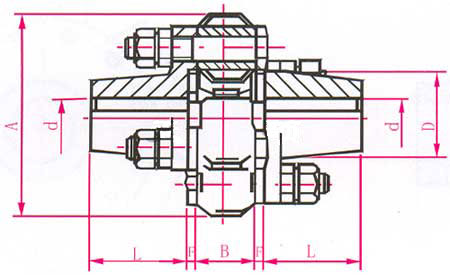

型号	公称转矩Tn/ N·m	许用转速[n]/ r·min-1	允许扭转角度 /(°)	轴孔直径 d1、d2、dz	轴孔长度		D	A	L2	L3	转动惯量I/ kg·m2	质量 m/kg
					Y型	J1、Z1型
					L	L1
LD1	50	5000	5	12、14	32	—	96	42	75	28	0.001	1.9
				16、18、19	42	30
				20、22、24	52	38
				25	62	44
LD2	80	4000		16、18、19	42	30	118	55	85	32	0.0031	3.9
				20、22、24	52	38
				25、28	62	44
				30、32	82	60
LD3	160	3150	4	20、22、24	52	38	142	68	105	46	0.0089	8
				25、28	62	44
				30、32、35、38	82	60
				40	112	84
LD4	280	2500		22、24	52	38	182	92	120	52	0.026	14.2
				25、28	62	44
				30、32、35、38	82	60
				40、42、45、48、50、55	112	84
LD5	560	2000		25、28	62	44	235	122	140	62	0.095	31.4
				30、32、35、38	82	60
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71	142	107
LD6	800	1800		28	62	44	258	128	150	68	0.132	35.6
				30、32、35、38	82	60
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71	142	107
LD7	1250	1600		35、38	82	60	282	148	185	78	0.287	58.4
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71、75	142	107
				80、85	172	132
LD8	2500	1250		40、42、45、48、50、55、56	112	84	372	190	230	100	0.952	117.1
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110	212	167
LD9	3550	1120		45、48、50、55、56	112	84	420	220	270	115	1.981	171.8
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110、120、125、130	212	167
LD10	5600	1000		50、55、56	112	84	465	242	295	130	3.606	252.9
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110、120、125	212	167
				130、140、150	252	202
LD11	8000	900		60、63、65、70、71、75	142	107	520	260	365	150	7.48	386.7
				80、85、90、95	172	132
				100、110、120、125	212	167
				130、140、150	252	202
				160	302	242
