GY凸缘联轴器

TAG推荐

凸缘联轴器 YL凸缘联轴器 YLD凸缘联轴器

立即订购

建盛传动1

GY凸缘联轴器属于刚性联轴器，是把两个带有凸缘的半联轴器用普通平键分别与两轴连接，然后用螺栓把两个半联轴器连成一体，以传递运动和转矩。

GY凸缘联轴器具有结构简单，制造方便，成本较低，工作稳定，装拆、维护均较简便，传递转矩较大等特点。GY/GYS/GYH型凸缘联轴器的材料可用灰铸铁或碳钢，重载时或圆周速度大于30米/秒时应用铸钢或锻钢。

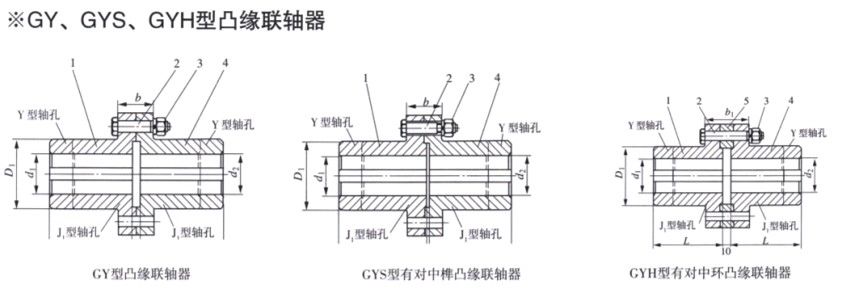

GY凸缘联轴器有两种主要的结构形式：

1、靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩。

2、靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用AB级的普通螺栓，转矩靠两个半联轴器结合面的摩擦力矩来传递。

型号	公称转矩Tn(N.m)	许用转速[n]r/min	轴孔直径	轴孔长度		D	b	b1	S	转动惯量Kg.m2	质量kg
			d1 d2	Y型	J1型
GY1 GYS1 GYH1	25	12000	12,14	32	27	80	26	42	6	0.0008	1.16
			16,18,19	42	30
GY2 GYS2 GYH2	63	1000	16,18,19	42	30	90	28	44	6	0.0015	1.72
			20,22,24	52	38
			25	62	44
GY3 GYS3 GYH3	112	9500	20,22,24	52	38	100	30	46	6	0.0025	2.38
				62	44
			25,28
GY4 GYS4 GYH4	224	9000	25,28	62	44	105	32	48	6	0.003	3.15
			30,32,35	82	60
GY5 GYS5 GYH5	400	8000	30,32,35,38	82	60	120	36	52	8	0.007	5.43
			40,42	112	84
GY6 GYS6 GYH6	900	6800	38	82	60	140	40	56	8	0.015	7.59
			40,42,45,48,50	112	84
GY7 GYS7 GYH7	1600	6000	48,50,55,56	112	84	160	40	56	8	0.031	13.1
			60,63	142	107
GY8 GYS8 GYH8	3150	4800	60,63,65,70,71,75	142	107	200	50	68	10	0.103	27.5
			80	172	132
GY9 GYS9 GYH9	6300	3600	75	142	107	260	66	84	10	0.319	47.8
			80,85,90,95	172	132
			100	212	167
GY10 GYS10 GYH10	10000	3200	90,95	172	132	300	72	90	10	0.720	82.0
			100,110,120,125	212	167
GY11 GYS11 GYH11	25000	2500	120,125	212	167	380	80	98	10	2.278	162.2
			130,140,150	252	202
			160	302	242
GY12 GYS12 GYH12	50000	2000	150	252	202	460	92	112	12	5.923	285.6
			160,170,180	302	242
			190,200	352	282
GY13 GYS13 GYH13	100000	1600	190,200,220	352	282	590	110	130	12	19.978	611.9
