YLD凸缘联轴器

YLD凸缘联轴器属于刚性联轴器，适用于同轴线传动轴系，传递转矩为63~100000N·m。YLD凸缘联轴器是把两个带有凸缘的半联轴器用普通平键分别与两轴连接，然后用螺栓把两个半联轴器连成一体，以传递运动和转矩。YLD凸缘联轴器对中稳定，可以传递较大扭矩，要求凸缘端面与轴线保持准确的垂直。YLD凸缘联轴器加工容易，不需要润滑，维护和安装方便，主要用载荷较平稳的两轴联接。

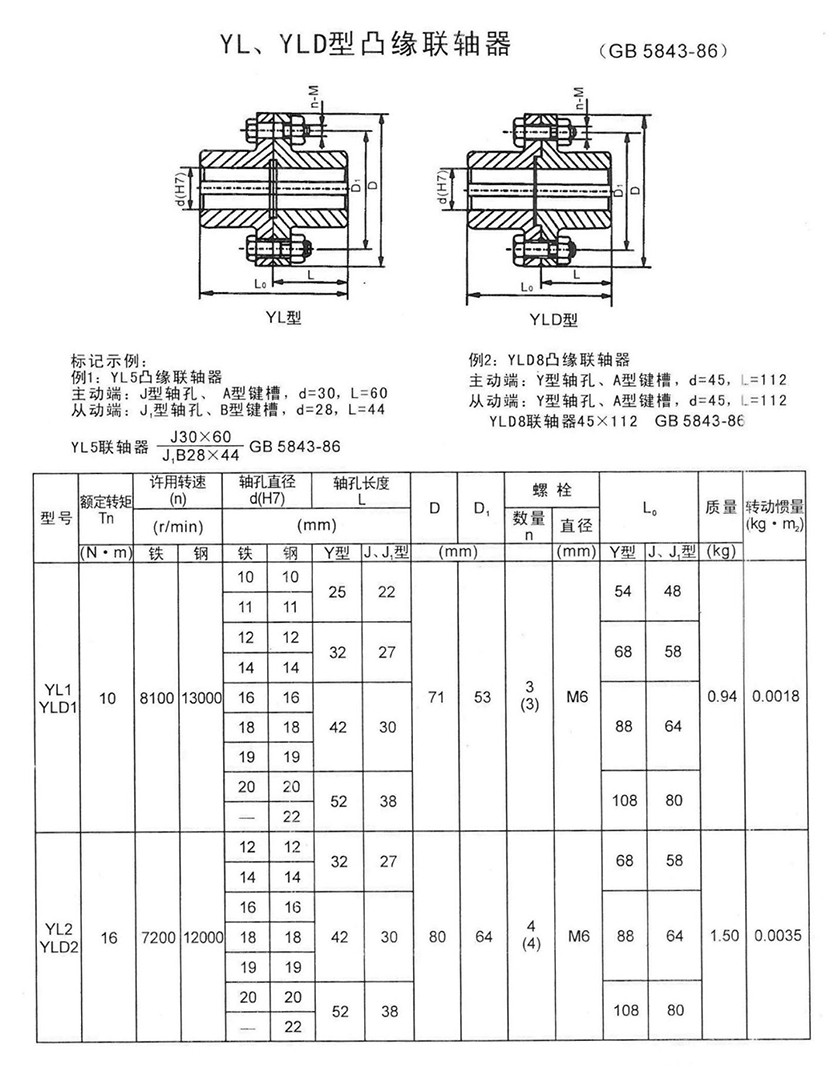

YLD凸缘联轴器有两种主要的结构形式：

1、靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中；

2、靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩。

YLD凸缘联轴器可用灰铸铁或碳钢为材质，重载时或圆周速度大于30米/秒时应用铸钢或锻钢。YLD凸缘联轴器对两轴对中性的要求很高，当两轴有相对位移存在时，就会在机件内引起附加载荷，使工作情况恶化。YLD凸缘联轴器是利用螺栓联接两凸缘（法兰）盘式半联轴器，两个半联轴器分别用键与两轴联接，实现两轴联接，传递转矩和运动。

YLD凸缘联轴器结构简单，制造方便，成本较低，工作稳定，装拆、维护均较简便，传递转矩较大，能确定两轴具有较高的对中精度，一般常用于载荷平稳，高速或传动精度要求较高的轴系传动。YLD凸缘联轴器不具备径向、轴向和角向补偿性能，使用时如果不能确定被联接两轴对中精度，将会降低联轴器的使用寿命、传动精度和传动效率，并引起振动和噪声。凸缘上各螺栓根据传递转矩的大小，可全部采用。

YLD凸缘联轴器是一种使用很广泛的联轴器，也叫爪式联轴器，是两个非金属爪盘和一个弹性体构成。两个非金属爪盘正常是45号钢，然而在标准负荷锐敏的状况下也铝合金的。YLD型凸缘联轴器的弹性部件相近梅花状，改换弹性部件需轴向挪动（LMD，LMS型除外）。梅花联轴器外形尺寸，即较大径向和轴向尺寸，需要在机器设备允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或者维护方便、替换易损件不用移动两轴、对中间调整容易的联轴器。

通常人们会采用加热的方法使YLD型凸缘联轴器受热膨胀或用冷却的方法使轴端受冷收缩，从而能方便地把轮胎联轴器装到轴上。这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是合适的。
